¶ Diagnostics Intelligents
AutomationView valide vos séquences et votre configuration machine en temps réel. Les erreurs et avertissements apparaissent directement sur le canevas visuel et dans le panneau Problèmes (Ctrl+Shift+M) avant même de lancer une simulation ou d'exporter du code automate.
¶ Consulter et localiser les anomalies

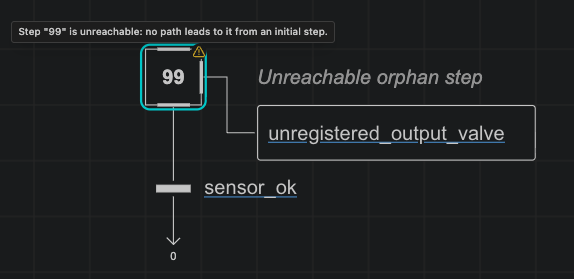

- Badges en ligne sur le canevas : Les étapes, transitions et actions présentant une anomalie affichent un indicateur d'erreur ou d'avertissement directement dans l'Éditeur de séquence.
- Panneau Problèmes : Appuyez sur Ctrl+Shift+M pour lister tous les diagnostics du projet.
- Accéder à l'élément : Cliquez sur n'importe quel diagnostic dans le panneau Problèmes (ou cliquez sur Reveal) pour ouvrir le fichier et centrer le canevas sur l'étape, la transition ou le paramètre machine concerné.
¶ Codes de diagnostic de séquence (S001–S083)
¶ Structure et graphe (S001–S017)
| Code | Gravité | Condition vérifiée |
|---|---|---|
S001 |
Erreur | Nom de séquence manquant ou invalide |
S002 |
Erreur | Étape initiale manquante ou invalide |
S003 |
Erreur | Noms d'étapes en doublon dans la même séquence |
S004 |
Avertissement | Blocage (deadlock) : l'étape n'a aucune transition sortante |
S005 |
Erreur | La transition cible une étape qui n'existe pas |
S006 |
Erreur | Syntaxe de condition de transition invalide |
S007 |
Erreur | Nom de cible d'action vide ou invalide |
S008 |
Avertissement | Conditions identiques sur les branches d'une divergence en OU |
S009 |
Erreur | Le nombre de branches de divergence et de convergence ne correspond pas |
S010 |
Erreur | Croisement de branches entre des divergences distinctes |
S011 |
Avertissement | Une étape reboucle directement sur elle-même (auto-boucle) |
S012 |
Avertissement | L'étape est inaccessible depuis l'étape initiale |
S013 |
Avertissement | Conditions susceptibles d'être vraies simultanément sur une divergence en OU (activé via automationview.diagnostics.divergenceOverlap) |
S014 |
Erreur | Cible de saut invalide |
S015 |
Avertissement | Déséquilibre de synchronisation sur des branches parallèles en ET |
S016 |
Avertissement | Branche vide dans une divergence |
S017 |
Erreur | Cycle dépourvu d'étape initiale |
¶ Expressions et actions (S030–S032)
| Code | Gravité | Condition vérifiée |
|---|---|---|
S030 |
Erreur | Erreur de syntaxe dans une condition d'action ([cond]) ou une expression d'affectation (:= expr) |
S031 |
Erreur | Opérande d'instruction manquant ou invalide |
S032 |
Avertissement | Le qualificateur requiert une durée (D, L, SD, DS, SL) mais aucune n'est définie |
¶ Types de données, tableaux et structures (S050–S059)
| Code | Gravité | Condition vérifiée |
|---|---|---|
S050 |
Avertissement | Incompatibilité de type dans une comparaison, une affectation ou un opérande d'instruction |
S051 |
Erreur | Indice de tableau hors des bornes déclarées |
S052 |
Erreur | Le nombre de dimensions du tableau ne correspond pas à la déclaration |
S053 |
Erreur | Référence à un champ STRUCT inconnu |
S054 |
Erreur | Référence à une valeur ENUM inconnue |
S055 |
Erreur | Indexation d'une variable qui n'est pas un tableau |
S056 |
Erreur | Accès par point sur une variable qui n'est ni une STRUCT, ni un temporisateur, ni un compteur |
S057 |
Avertissement | Conversion numérique implicite restrictive |
S058 |
Erreur | Écriture dans une variable d'entrée en lecture seule (%I) |
S059 |
Avertissement | Variable locale inutilisée |
¶ Options de séquence (S070–S075)
| Code | Gravité | Condition vérifiée |
|---|---|---|
S070 |
Erreur | Un élément référence un nom d'option non déclaré sur la séquence |
S071 |
Erreur | Déclaration d'option en doublon |
S072 |
Erreur | L'étape initiale est conditionnée par une option sans étape initiale de repli active |
S073 |
Avertissement | Une combinaison d'options déconnecte le graphe de séquence ou rend une branche inaccessible |
S074 |
Avertissement | Une transition relie des étapes ayant des conditions d'option incompatibles |
S075 |
Info | L'option de séquence déclarée n'est attribuée à aucun élément |
¶ Vérifications à l'échelle du projet (S080–S083)
| Code | Gravité | Condition vérifiée |
|---|---|---|
S080 |
Avertissement | Plusieurs séquences écrivent dans la même variable avec le qualificateur N (non mémorisé) |
S081 |
Erreur | Une référence inter-séquences (Seq.StepName.X) cible une séquence ou une étape inconnue |
S082 |
Erreur | Nom de classe de séquence en doublon dans les fichiers du projet |
S083 |
Avertissement | Le type de données de la variable ne peut pas être déduit de son utilisation ; déclarez-le dans main.machine |
¶ Codes de diagnostic machine (M001–M024)
L'Éditeur de Machine valide main.machine à travers ses cinq onglets :
| Plage de codes | Domaine | Conditions vérifiées |
|---|---|---|
M001–M005 |
Projet et fichiers | Nom de projet manquant, syntaxe .machine invalide ou importations de fichiers .seq non résolues |
M006–M011 |
Instances | Classe de séquence inconnue, nom d'instance en doublon ou valeurs de paramètres d'instance invalides |
M012–M016 |
Architecture et E/S | Identifiant d'équipement inconnu, nom de station en doublon, conflit d'adresses matérielles ou type de voie incompatible |
M017–M021 |
Types de données et variables | Nom de STRUCT/ENUM en doublon, définition de structure circulaire, bornes de tableau invalides (low > high) ou valeur initiale invalide |
M022–M024 |
Options d'instance | Nom d'option inconnu passé à add_instance, valeur d'option non booléenne ou option appliquée à une séquence non dynamique |
¶ Vérification optionnelle du chevauchement de divergence
Pour détecter les conditions non mutuellement exclusives entre les branches d'une divergence en OU (S013), activez le paramètre dans la configuration de votre espace de travail :
| Paramètre | Type | Défaut | Description |
|---|---|---|---|
automationview.diagnostics.divergenceOverlap |
boolean |
false |
Avertir lorsque deux branches d'une divergence en OU peuvent être évaluées à TRUE simultanément |
¶ Voir aussi
- Éditeur Visuel de Séquence - Inspecter et corriger visuellement les diagnostics de séquence
- Éditeur de Machine - Résoudre les diagnostics de machine, de types de données, de variables et d'instances
- Simulation - Parcourir les séquences cycle par cycle pour analyser le comportement à l'exécution
- Navigation entre Étapes et Références - Trouver toutes les références aux étapes et variables à travers les fichiers
