Une bibliothèque navigable de matériel d'automatisation : contrôleurs, modules E/S, variateurs, électrovannes, capteurs, actionneurs. Chaque entrée est apportée par une extension installée, porte un identifiant stable et alimente l'éditeur Machine en définitions de voies que vous n'avez pas à saisir à la main.
Ouvrez la barre latérale AutomationView depuis la barre d'activité et sélectionnez la vue Equipment Catalog. Sans fournisseur d'équipements installé, la vue affiche un état vide pointant vers la documentation : installez au moins un fournisseur pour la peupler.
Les extensions enregistrent leurs entrées via l'API AutomationView (api.registerEquipment). Les plugins officiels :
| Plugin | Apporte |
|---|---|
| AutomationView - CODESYS | Contrôleurs CODESYS V3 génériques et cibles runtime |
| AutomationView - Siemens | Contrôleurs S7-1200 et S7-1500 |
| AutomationView - Rockwell | Contrôleurs Allen-Bradley ControlLogix et CompactLogix |
| AutomationView - Festo | Modules d'E/S déportées CPX-E et un terminal de distribution VTUG |
Des extensions tierces peuvent enregistrer leurs propres équipements via la même API.
Les entrées sont imbriquées par fabricant, puis par famille d'équipements, par éléments individuels, par versions, et enfin par les voies qu'elles exposent (E/S, ports réseau, axes de variateur). Dépliez un noeud pour descendre dans l'arborescence. Chaque feuille affiche le nom, le fabricant, une description courte et un badge d'identifiant. Le filtre en haut de la vue permet de restreindre par nom, fabricant ou identifiant.
Cliquez sur une entrée du catalogue pour ouvrir la vue Details à côté : spécifications électriques, mappage des voies, protocoles pris en charge, liens vers la documentation fabricant. La même vue s'ouvre via l'action du clic droit Show Equipment Details ou via la commande AutomationView: Show Equipment Details.
Chaque entrée possède un identifiant stable, préfixé par le fabricant, par exemple festo.io.cpx-e-8di ou siemens.cpu.1515-2pn. Ces identifiants se collent dans les champs Controller et Equipment de l'éditeur Machine. Faites un clic droit sur une entrée et choisissez Copy Equipment ID (ou lancez AutomationView: Copy Equipment ID), puis collez avec Ctrl+V.
L'éditeur Machine est l'endroit où les entrées du catalogue se transforment en configuration réelle.
Ouvrez main.machine dans l'éditeur Machine visuel. Dans le champ Controller, collez un identifiant d'équipement ou cliquez sur Browse pour le choisir dans le catalogue. Le modèle de CPU, les instructions prises en charge et les paramètres de communication par défaut sont renseignés automatiquement.

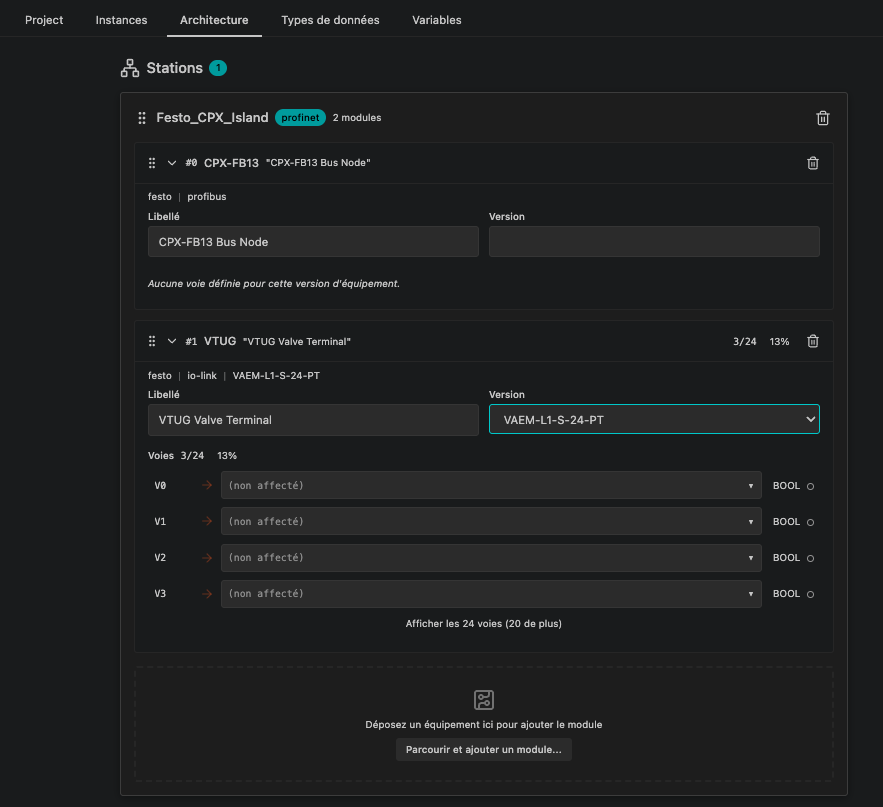

Un contrôleur sélectionné, ouvrez la section I/O Modules et cliquez sur Add Module. Choisissez le module dans le catalogue ; ses voies (entrées TOR, sorties TOR, analogiques) sont peuplées automatiquement, chacune avec son adresse matérielle.
Vérins, électrovannes, variateurs et autres fonctionnent de la même manière : ouvrez Equipment, cliquez sur Add Equipment, choisissez dans le catalogue. Les voies de capteur et de commande de l'équipement apparaissent en dessous, prêtes à être reliées à des variables.
Lorsque vous ajoutez une entrée du catalogue, AutomationView lit sa définition de voies et crée une voie d'E/S par signal physique, avec un nom par défaut (selon la convention du fabricant), un type de donnée (BOOL, INT, REAL, BYTE...) et, éventuellement, une adresse par défaut. Si le fabricant met le module à jour par la suite, rafraîchir le catalogue puis réappliquer l'entrée importe les nouvelles voies.
Les voies sont le pont entre l'équipement et la logique de séquence. Dans l'éditeur Machine, glissez une variable sur une voie - ou choisissez une voie depuis le champ d'adresse de la variable. La variable devient le nom symbolique que vous référencez dans les étapes et transitions, et à la traduction, la liaison est exportée vers la configuration d'E/S de l'automate cible.
Pour l'interaction entre la portée des variables et la liaison, voir la Référence - Portée des variables.
Après l'installation ou la mise à jour d'une extension fournisseur, cliquez sur Refresh dans la barre de titre de la vue ou lancez AutomationView: Refresh Equipment Catalog. Chaque fournisseur est rechargé et réindexé.
| Symptôme | Solution |
|---|---|
| Catalogue vide | Installer au moins une extension fournisseur d'équipements |
| Nouvelles entrées absentes | Lancer Refresh Equipment Catalog |
| Panneau Details vide | Le fournisseur n'a pas livré de fiche pour cet élément ; consulter la doc fabricant |
| Identifiant non reconnu dans l'éditeur Machine | L'extension fournisseur est peut-être désactivée ; la réactiver depuis Extensions |
